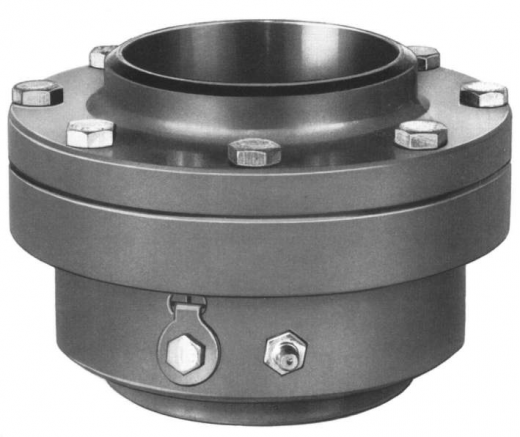

Шарнир D0002

Шарнирные соединения D0002

Шарнирное соединение D0002 формирует основу для наших шарнирных соединений с одной шариковой опорой. В нем сведены к минимуму конструкционная длина, внешний диаметр и вес.

Внутренний фланец позволяет производить замену уплотнения без снятия шарнирного соединения с трубопровода. Шарнирное соединение D0002 можно повторно смазать через смазочные ниппеля. При необходимости можно извлечь и заменить шарики, предварительно сняв заглушку шариковой опоры.

Это сверхпрочное шарнирное соединение идеально подходит для множества областей применения. Шариковая опора закалена и отполирована, что обеспечивает высокий уровень точности хода шарнирного соединения и длительный срок службы даже при экстремальных нагрузках. Поверхности уплотнений покрыты нержавеющей сталью и подвергнуты высокоточной обработке для предотвращения коррозии. Таким образом, уплотнения, скользящие вдоль уплотняемых поверхностей, не будут повреждаться и обеспечат идеальную изоляцию.

СПЕЦИФИКАЦИИ:

Материал:
Углеродистая и низкотемпературная сталь

Материал уплотнения:
Буна N, витон, ПТФЭ (под заказ доступны другие уплотнительные материалы)

Допустимое внутренне давление (манометрическое давление):
Рабочее - 25 бар
Испытательное давление - 37,5 бар

Диапазон допустимых температур:
от -10°C до + 200°C (диапазон температур может ограничиваться материалом уплотнения)

Вес: Ду200 - 33кг, Ду250 - 48кг, Ду300 - 71кг, Ду400 - 110кг.
(Размеры и вес больших шарнирных соединений можно получить по запросу)

ВАРИАНТЫ: Ду200, Ду250, Ду300, Ду400, Ду500, Ду600
