Система быстрого разъединения E0790 - Гидравлическая
гидравлическая система быстрого разъединения E0790 используется для автоматического отделения подключенного устройства налива от цистерны, если происходит случайный отъезд во время его подключения. В этом случае происходит минимальная потеря давления в остальной подключенной системе подачи.
Устройства налива и возврата паров снабжаются системой быстрого разъединения уменьшенного диаметра. Диаметр системы составляет 3¨ для устройства налива и 2¨ для устройства возврата паров.

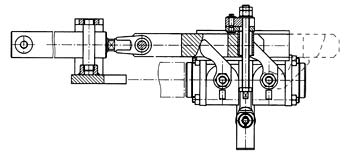

Система быстрого разъединения состоит из двух стандартных шаровых клапанов и спускной муфты, которые зафиксированы вместе с помощью воротничкового узла.С помощью рычага сначала закрываются шаровые клапаны, а затем активируется система воротничкового спуска. Вследствие высоких рабочих усилий для задействования требуется гидравлический цилиндр.
Система имеет гидравлическое управление соответствующее приведенной принципиальной схеме, т.е. с помощью гидравлического конечного выключателя в зоне поворота между длинами F и A устройства налива.
Освобождение активируется устройством налива продукта или паровым устройством, в зависимости от того какое из них первым выйдет за пределы безопасной рабочей зоны.
Гидравлический аккумулятор и система управления находятся в шкафу управления с проводящей поверхностью.
Спецификации
