Устройство слива из железнодорожных цистерн Серия 1701

Устройство слива из железнодорожных цистерн Серия 1701

Устройство слива из железнодорожных цистерн Серия 1701

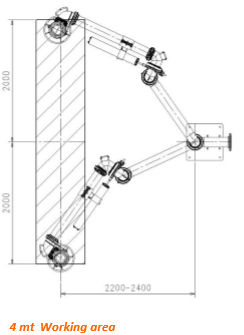

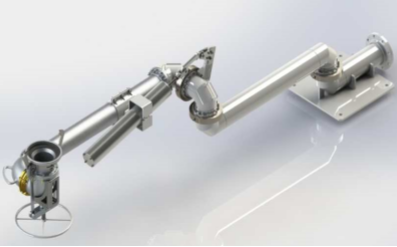

Устройство серии 1701 используется для слива углеводородов, химических и индустриальных жидкостей из железнодорожных цистерн российского производства когда горловина слива расположена под днищем цистерн. Конструкция устройства позволяет подключаться к цистерне в широком диапазоне, что не требует точного позиционирования самой цистерны. Наличие 4-х шарниров делает конструкцию устройства максимально манёвренной.

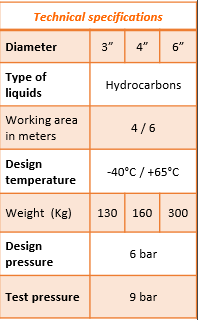

Комплектующие (стандартная комплектация)

Правостороннее исполнение, выход продукта боковой снизу, базовый фланец тип ANSI 150

* Базовая опорная секция: сталь 09Г2С. Имеет монтажную плиту 600х600 мм и базовый шарнир стиль F-20. Служит для надёжного монтажа устройства на бетонном фундаменте и для горизонтального вращения поворотной секции. Шарнир однорядный с уплотнениями из VITON, с функцией быстрой замены уплотнительного пакета (без демонтажа обоймы подшипника)

* Поворотная секция: сталь 09Г2С. Служит для увеличения рабочей зоны устройства.

* Средний двойной шарнир стиль F-50: сталь 09Г2С. Служит для горизонтального и вертикального маневрирования несущей секции. Имеет уплотнения из VITON.

* Пружинный балансир: служит для уравновешивания веса несущей секции устройства

* Несущая секция: сделана из алюминия для облегчения веса устройства и за счёт своей длины и конструкции позволяет беспрепятственно подключиться к нижней горловине ж/д цистерны.

* Шарнир муфты стиль F-40: алюминиевый. Служит для вертикального маневрирования и облегчённого подключения муфты к горловине ж/д цистерны. Имеет уплотнения из VITON.

* Присоединительная муфта RUSSIAN COUPLER: сделана из алюминия с уплотнением из VITON.



Нормативы

Сертификат ATEX (Attrezzature destinate in Atmosfere Esplosive)

* Декларация о соответствии EAЭC, сертификат ТР ТС 010/2011: РФ, Казахстан, Белоруссия, Армения, Киргизия.

* Стандарт ASTM-ANSI-TTMA

Дополнительные аксессуары

Смотровое окошко

* Парковочная стойка

*  Монтажная колонна (только для устройств с обогревом)

* Запорная арматура (шаровый кран, клапан бабочка, затвор)

* Датчики (парковки, рабочего положения, подключения муфты, откр/закр запорной арматуры)

* Сенсор потока жидкости



Дополнительные опции

* Материал изготовления INOX AISI 304 / AISI 316

* Уплотнения FFKM, PTFE, FVMQ

* Левостороннее исполнение

* Присоединительный фланец тип PN16

* Вариант исполнения для авиакеросина: все материалы подобраны согласно директиве norma EN 1361 tipo C

* Климатическое исполнение (-40/+65 °C)

* Экстремальное климатическое исполнение (-60/+200 °C)

* Система обогрева устройства (электрическая, паровая, масленая)

* Термоизоляционное покрытие
